國家檔案類型多元，除公文書以及照片影像外，也典藏各式各樣的地圖。這些地圖可以提供地理科教師運用在課程設計、引進課堂解說、讓學生了解地圖的特質、地圖的元素以及地圖的功用，並在這些基礎上引導學生，探究每張地圖背後的各種符碼，以掌握賦予地圖的時空意涵，繼而結合學生生活經驗，深化實作與生活有關的各種地圖。 在國家檔案地圖裡，可以找到紀錄臺灣山川形勢、氣候雨量、地質礦產、行政區域、鐵公路交通、海空航運紀錄，有助於掌握臺灣的自然地理與人文地理。另一方面，還有各縣市行政沿革、交通變遷、都市計畫、產業調查，有助於地方學議題的深化。除此之外，以不同主題、不同類型區分，還有許多地圖，例如：地形地質、位置配置、街道分布、路線規劃、現況調查、工程設計等圖樣，既豐富又多元。 在導讀臺灣地圖主題下，分為地圖的特質、地圖的元素、地圖的功用、臺灣全覽圖、各縣市地圖、各類型地圖等次要項，這些要項之下羅列不同的重點，輔以豐富的檔案地圖進行說明。這些臺灣地圖的導讀，有助地理知識的理解，藉以思維時間空間的經緯，亦可結合跨領域探究，詮釋地圖的歷史意涵。
國家檔案典藏豐富的地圖，依主題和類型可以約略區分為地形圖、地質圖、位置圖、分布圖、平面圖、剖面圖、現況圖、計劃圖、示意圖、路線圖、佈置圖、市街圖、市區改正圖、都市計畫圖、要圖、略圖等。這些地圖的繪製，有其特定時機及目的，提供當下實務之指引，亦可提供各校不同學科進行探究，或是作為教學引用的素材。這些不同主題、不同類型的地圖，彙整全臺灣各地方相關資訊，也可以進一步作為探索地方發展的參考資料。

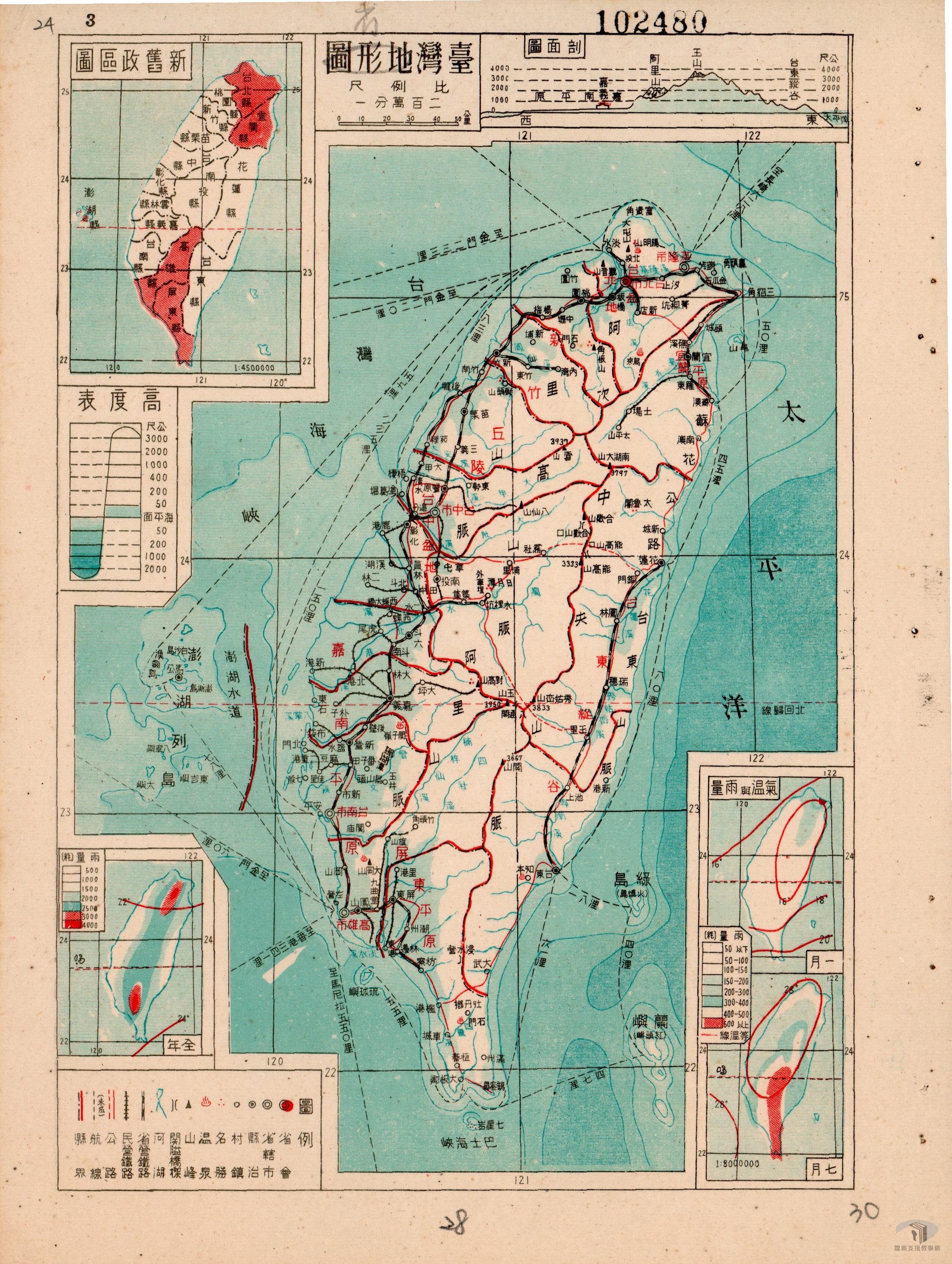

地形圖是在地形測量基礎上製作，圖紙採用大比例尺，以符號或顏色標明許多地標及地形信息，是以大比例尺及地形定量表達為其特徵。地形圖通常使用等高線表現地形起伏，往往也稱為等高線圖，其功能廣泛，可以提供地理規劃、大規模建築、採礦作業和各種探勘工作，並且作為地理學、地球科學研究基礎資料，以及成為各種休閒活動實務指引，例如，徒步旅行或登山運動等。

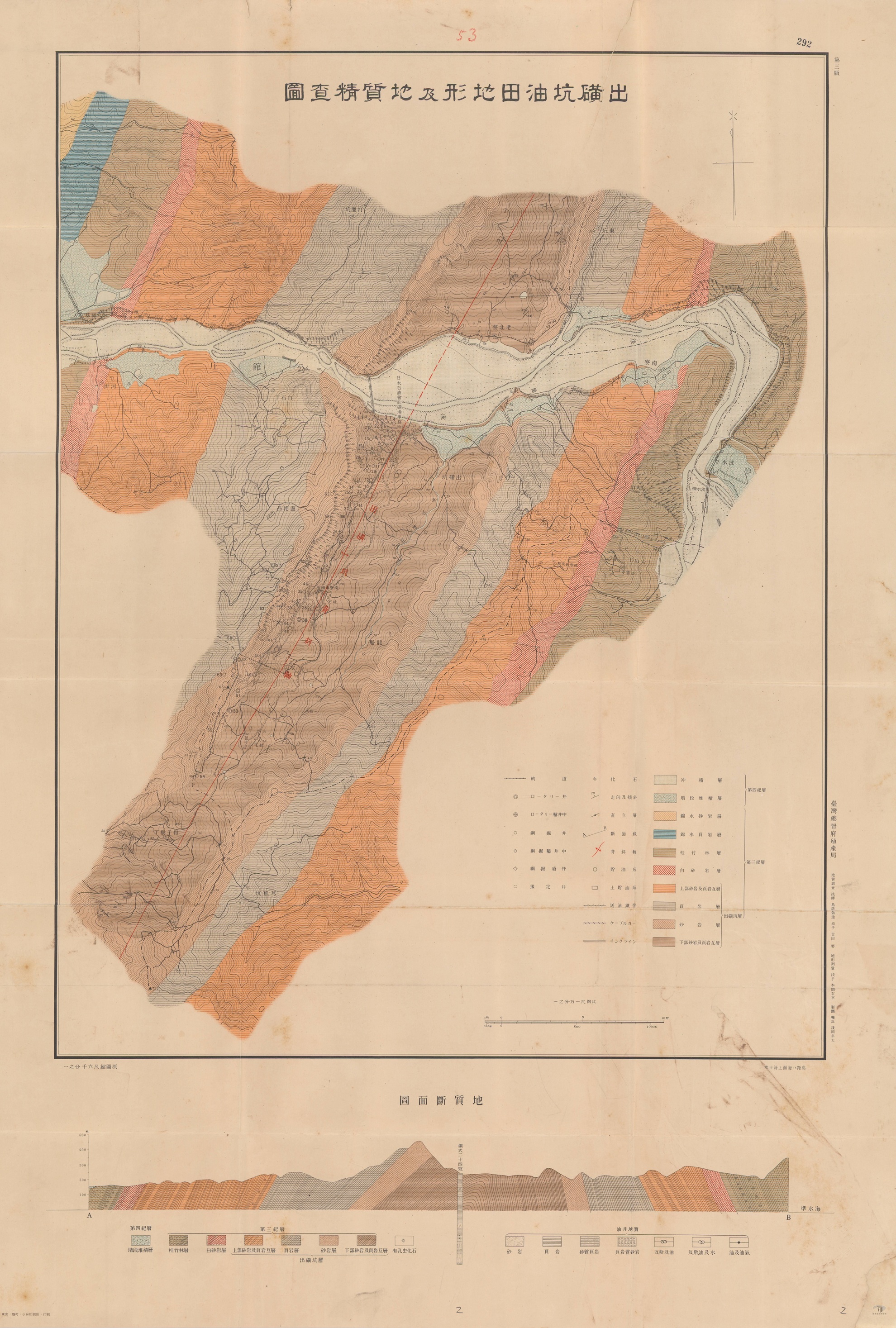

地質圖反映一個地區的地殼表層地質構造圖像，內容包括各種地層、岩體、礦床、斷層、褶皺等地質現象分布及其相互關係。這些內容按照比例尺、圖例，垂直投影到水平面，構成該地區的地質圖像。

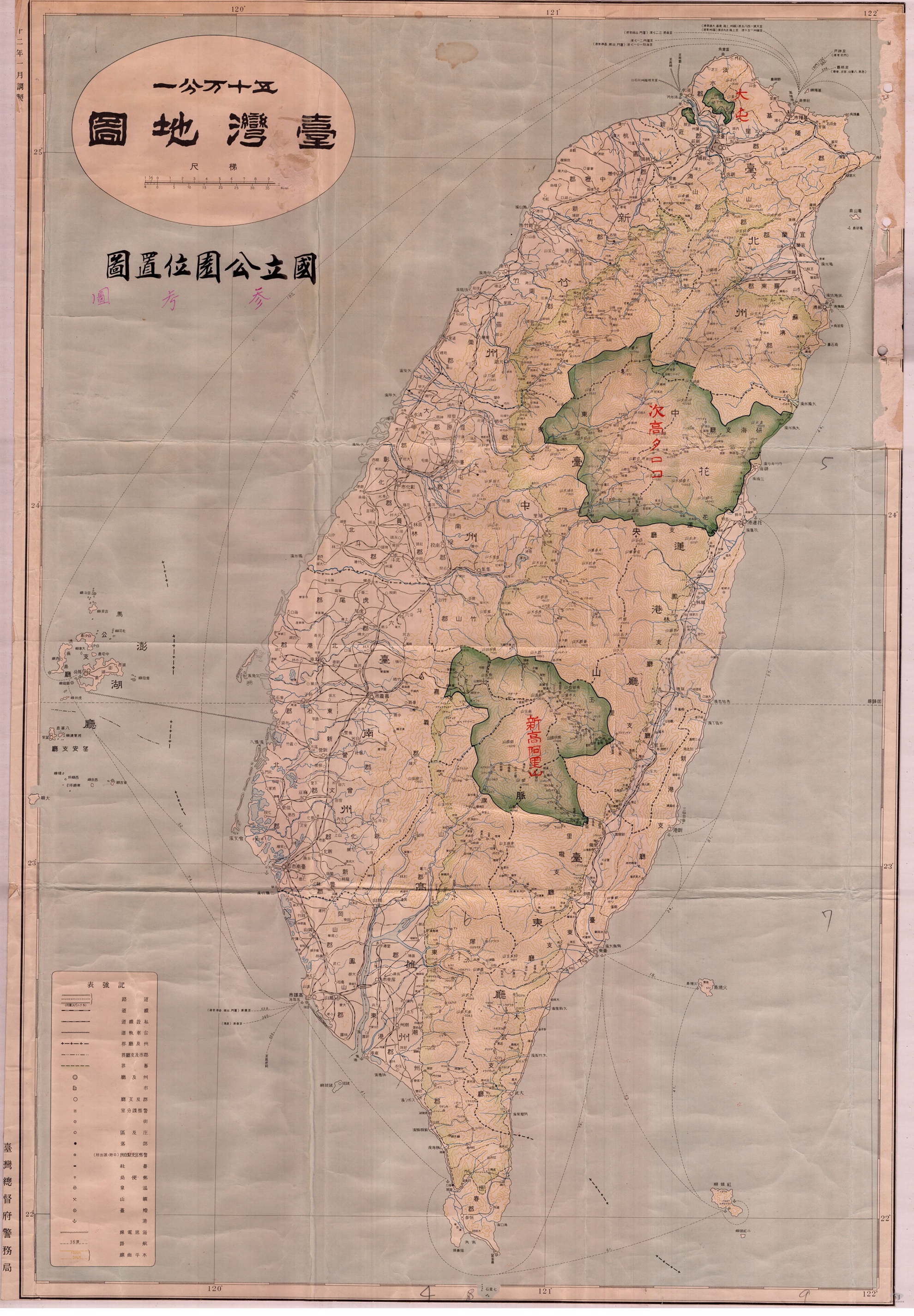

住家或建築物若是有住址，能夠清楚掌握位置以便利尋找。位置圖是為突顯特定建築物或是標的物所繪製，以清楚其在環境的相對位置。

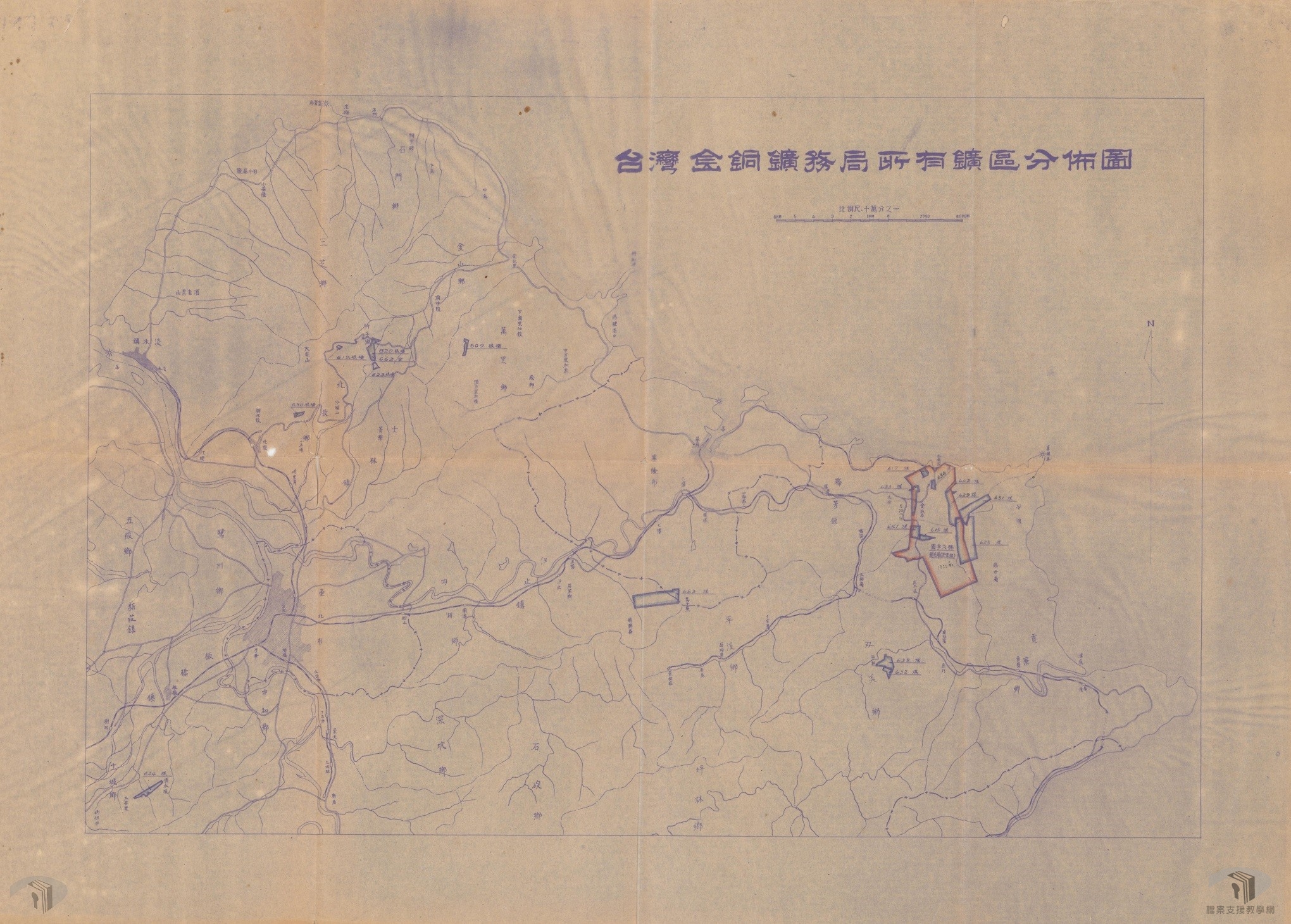

依據自然地理或人文現象，以特色主題為要素，統整數據資料，再依照用途和使用的需求，將所獲得的數據資料進行繪製，突顯特定主題的分布位置、數量多寡。

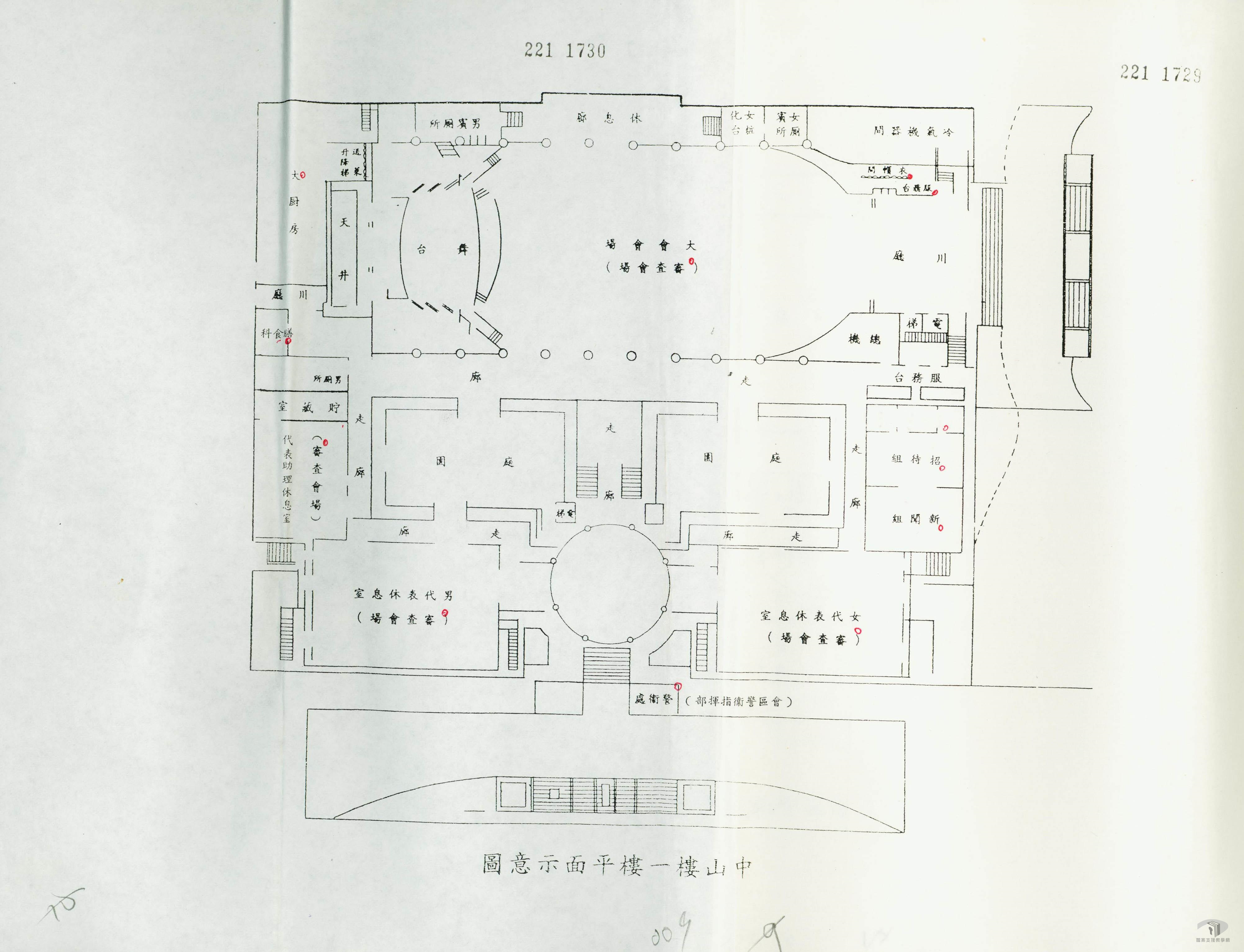

一般而言，地圖會註明圖名、方位、圖例和比例尺。當地圖描繪較大地區，會使用小比例尺，內容不致過於詳細，而平面圖的繪製通常使用大比例尺，地形、地貌描繪較為詳細。因此，平面圖通常描繪較小範圍，呈現各種代表性建築、區域或路線之間的相對位置。至於平面圖的方向，若沒有特殊標記，基本上是上北、下南、右東、左西。
剖面圖是以想像的方式，將地面沿著某一指定方向，進行垂直剖切，並以圖形顯示的方式製圖，形成一種立體分布和垂直結構的圖解形式。剖面圖依種類可分為全剖面圖、半剖面圖，也可以依照主題分為構造剖面圖、建築剖面圖、巷道剖面圖等。
對某一種情形不了解，必須進行實務調查，現況圖就是依照調查的結果，將各種資料彙整後，轉為圖面資料以方便應用。換言之，現況圖往往提供最新訊息，操作者可以依照圖面的訊息作業，減少誤差。
設計圖是工程圖的一種，是使用適切製圖工具繪製，有效傳遞設計意念，或是透過製圖傳達標的物之構造、相對位置。換言之，設計圖的繪製，可以先勾勒產品概念，便利快速建立產品雛形，並將相關想法呈現給其他人，以檢視想法是否能夠繼續發展。

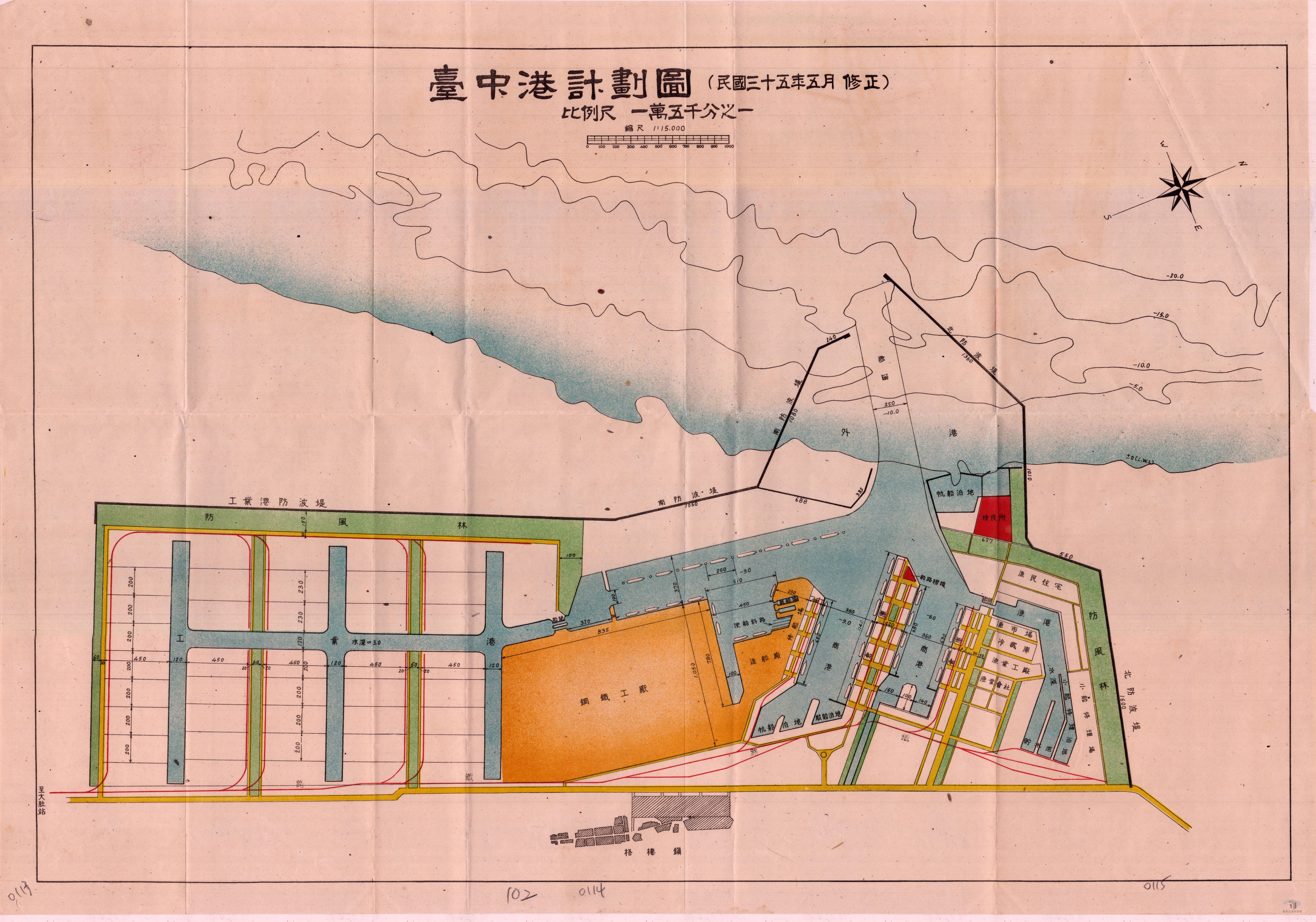

計劃圖是指推動某一項工作計畫，應用圖像呈現該項專案，作為輔助計畫書的說明。計劃圖有時候標示整體計畫內容，有時候會以特別方式，標示地區之中要落實計畫的重點區域。
示意圖又稱為原理圖，大部分利用抽象圖形及符號呈現，而非直接採用寫實的圖片，以表示系統、設備的工作原理，及組件之間的相互關係。有時候，示意圖省略許多與主要信息無關的細節，以強調本質意義。

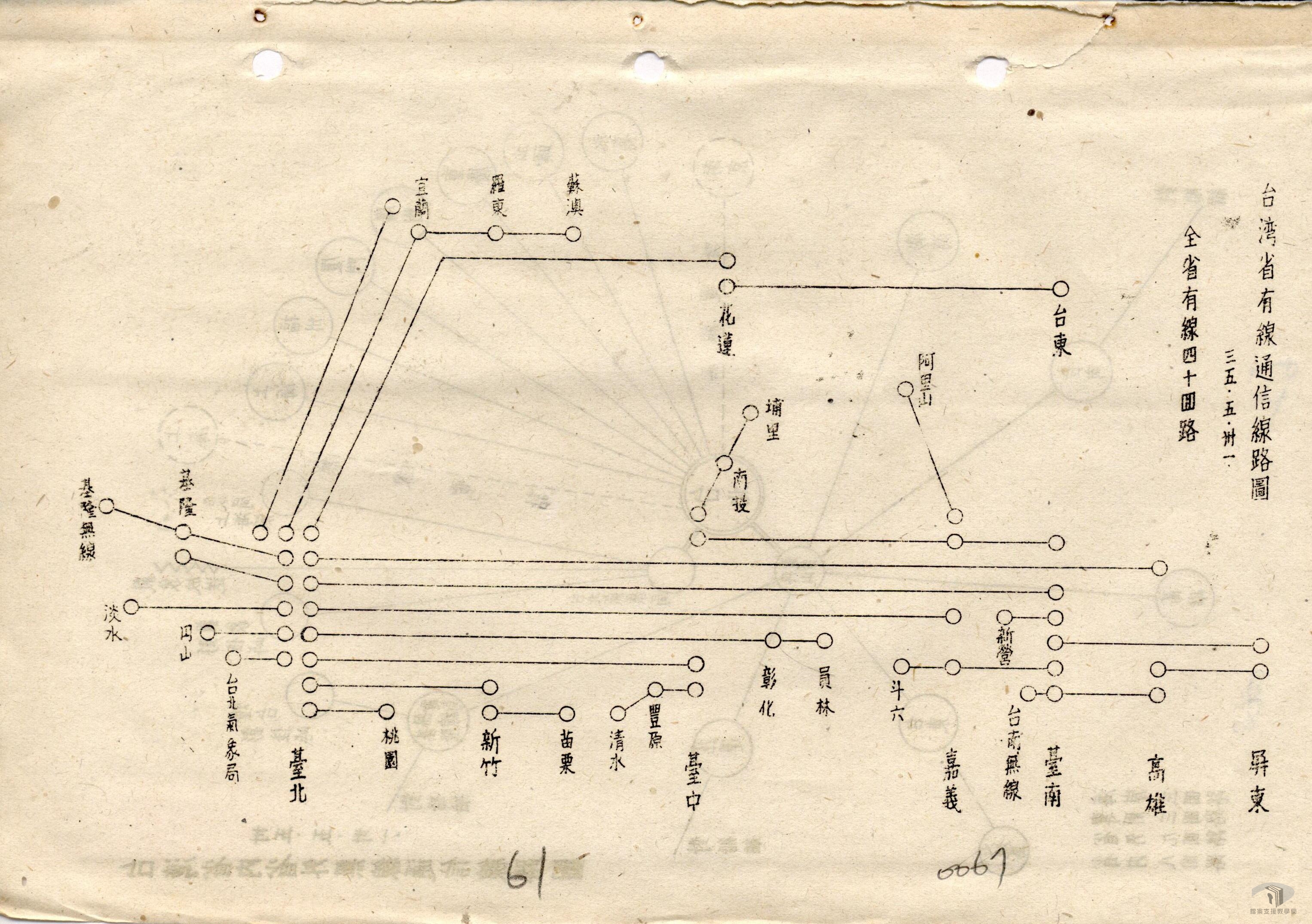

路線圖有時候又稱為線路圖，往往透過示意圖形式，顯示各種運輸系統路線以及車站，包括公車路線、火車路線、捷運路線以及渡輪路線。圖面上，通常會以顏色標示各種路線或各條路線，並以名稱及圖例顯示各種車站的起點、各轉運站與終點。

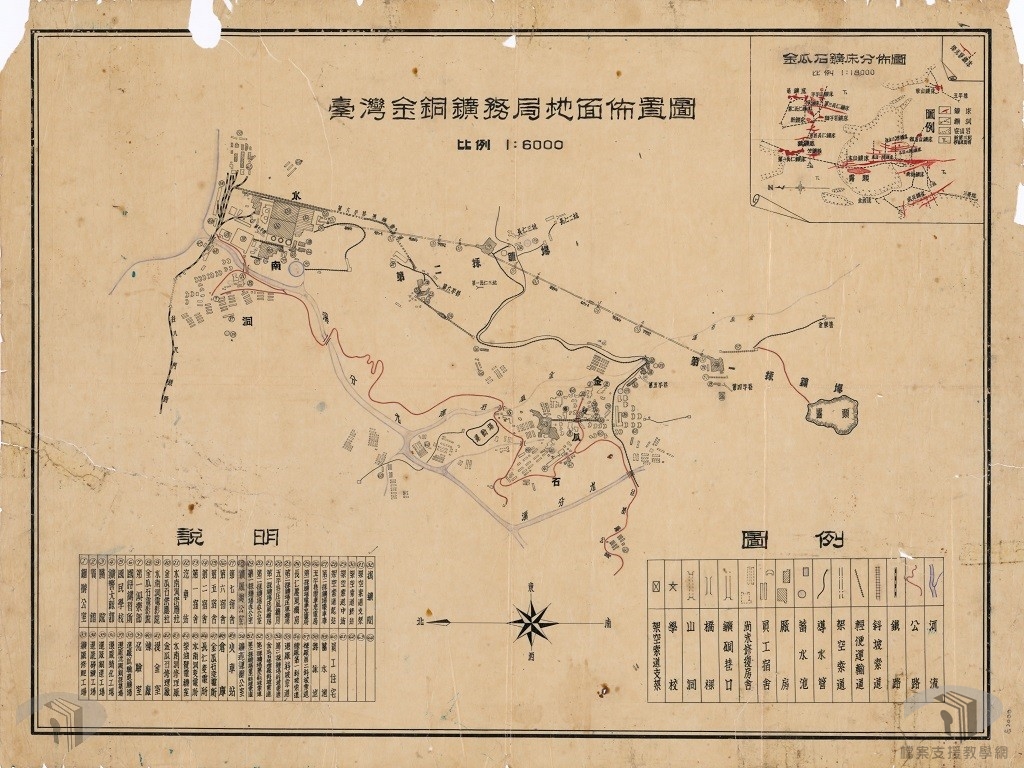

佈置圖用於顯示整個地區各種建築物及其所在地區的位置和配置，通常包括各類建築物、道路、河流、停車場、公園等元素，以及它們之間比例和相對位置。
市街圖繪製都市大小街道，讓使用者透過地圖索引，找到確切位置，或根據地圖導引目的地的位置。市街圖除繪製街道外，也會將重要建築物、交通路線、各級學校、公共設施標註其中，讓人一目了然。市街圖也會附上其他資訊，舉如風景名勝照片、日曆、火車與公車搭乘訊息等，提供使用者參考。
日治初期，臺灣衛生環境不佳，日本致力改善都市公共衛生，計劃對上下水道、居屋建築與環境清潔制定規範。日本對都市改造稱為市區改正，是對道路和衛生環境進行改善，隨著改善工程規模擴大，涉及範圍更廣泛者，稱為市區計畫。至於都市計畫要在後來的《臺灣都市計畫令》公告後才正式確定，因此市區（街）改正和市區計畫兩者，都算是都市計畫前身，市區改正是比較應急、局部性的都市改造，經考量市區整體發展面向，由市區改正演變至市區計畫，後還進一步成為都市計畫。

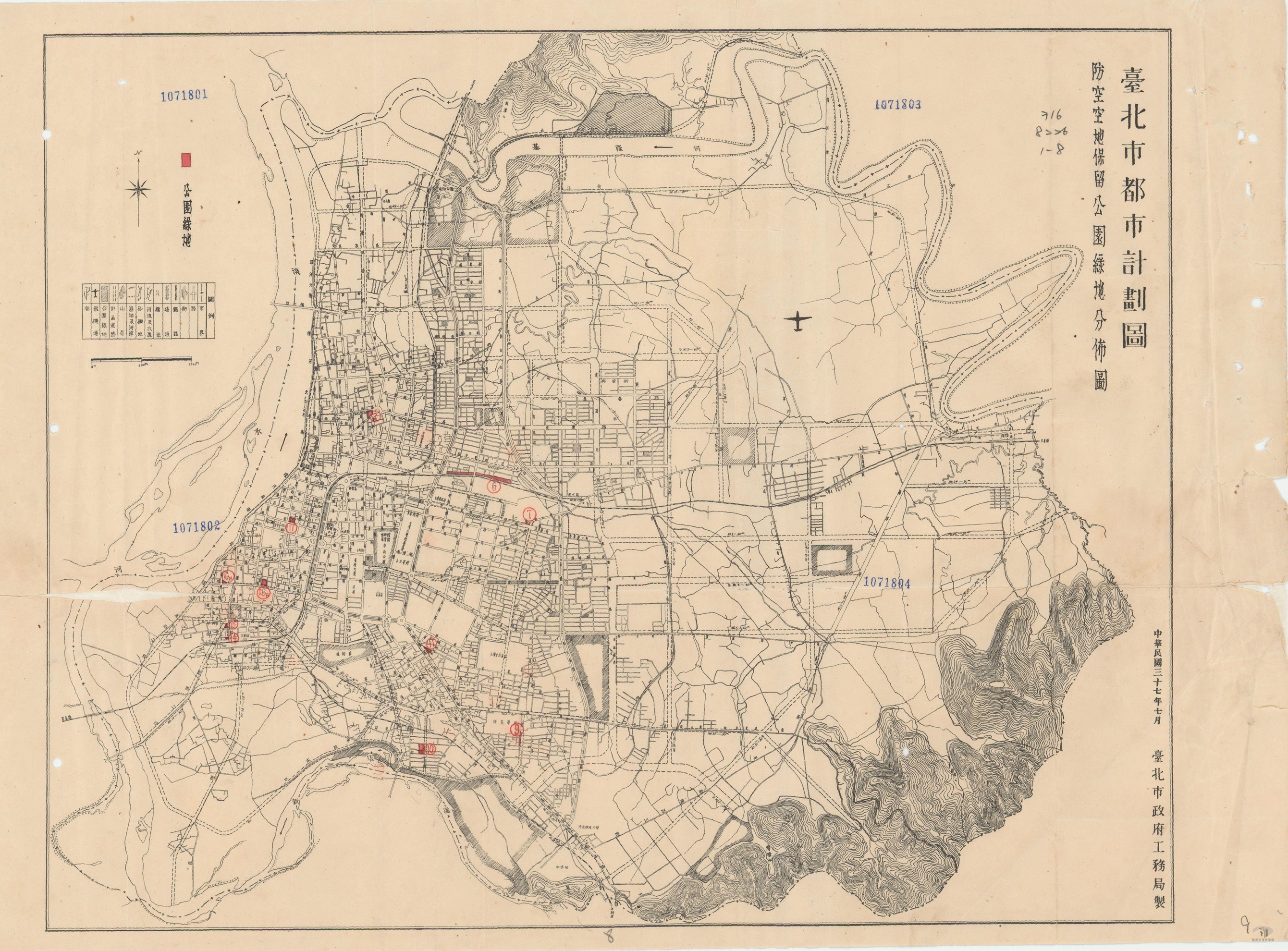

臺灣都市計畫始於日治初期，稱為市區改正，至昭和13(1938)年，臺灣總督府引進西方都市計畫的理念，頒布《臺灣都市計畫令》，市區改正改名為都市計畫，臺灣正式出現都市計畫一詞。二戰後，政府接管臺灣，不斷對全臺灣都市進行都市規畫，以提升城市競爭力。

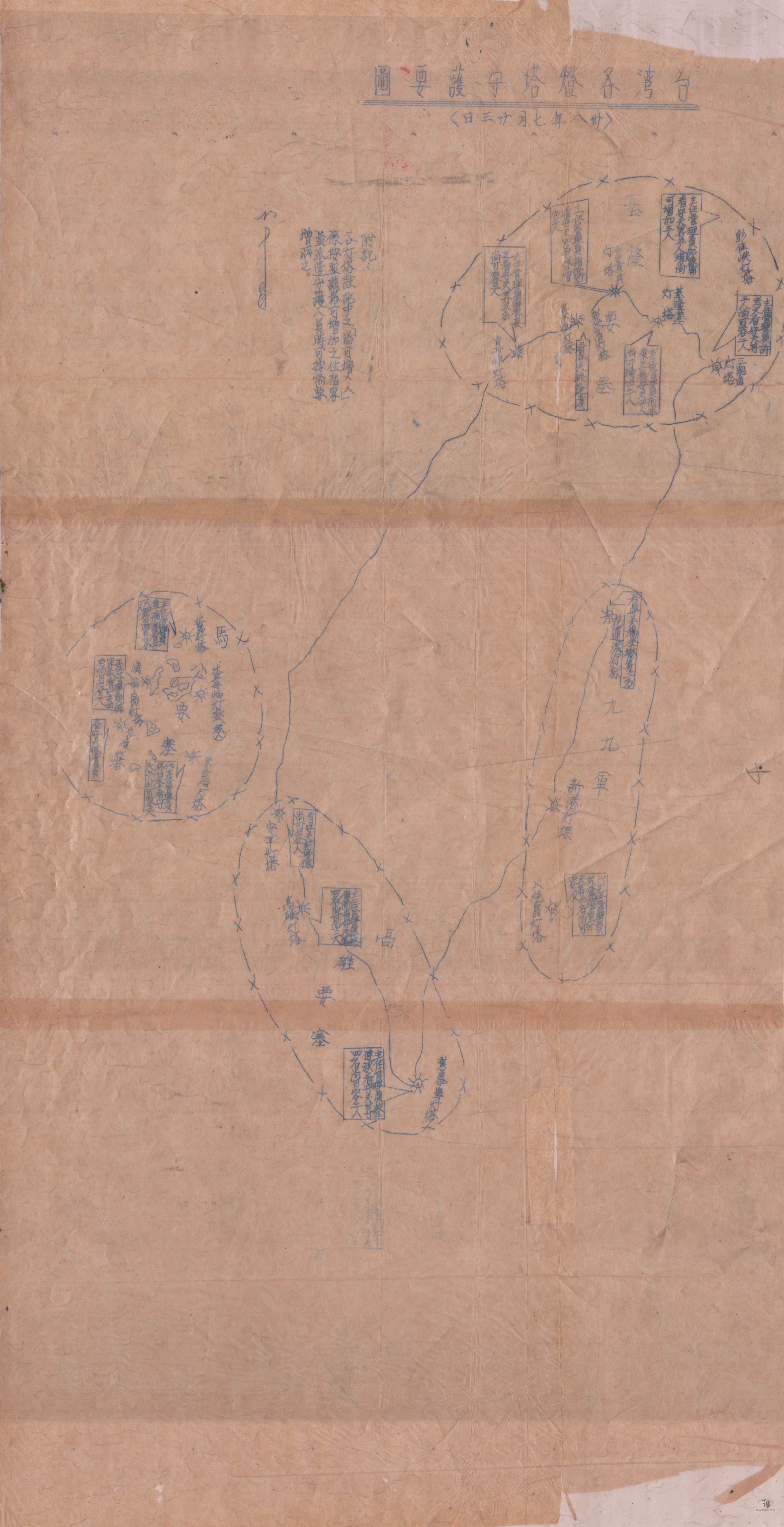

要圖是指基於軍事上的特殊需求，利用簡單的器材，或是以簡易的方法，迅速調製而成，是某一地區，或是某一特定地物周圍的概略地圖，而依據使用的目的，可再約略分為路線要圖與區域要圖等。
依照字義解釋，略圖是指簡易描繪的地圖，雖然是簡單描繪，但卻能夠清楚傳遞重要意旨。為凸顯特定主題，略圖也常常只顯示主題內容，在圖面上省略其他較不相關的元素。
